SCHUNK VERO-S系列是首款能夠直接在VERO-S快換托盤系統中直接夾持扁平工件。這為工模具制造行業中的薄型工件、模具或自由形態零件加工以及航空航天業的結構組件和底盤組件加工帶來了便利。

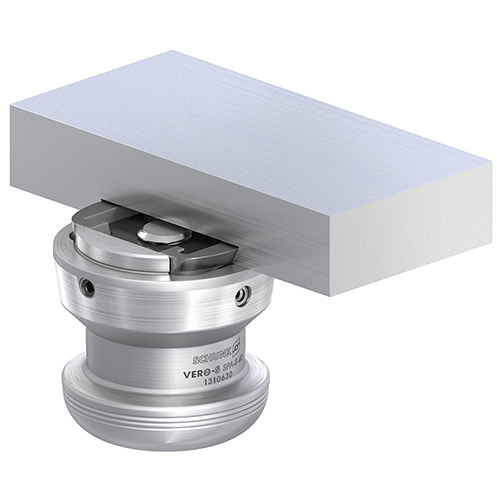

傳統快換托盤定位銷的接合深度必須達到20mm到25mm，而SCHUNK燕尾銷僅需3.5mm 的夾持深度。其可以使用自由形態銑刀加工出所需的接口（60°角），這樣去除的材料最少。然后將定位銷插入，并使用六角扳手穿過兩個硬化夾持滑塊將其擰緊。加工完成后，可拆下定位銷，用于其他用途。

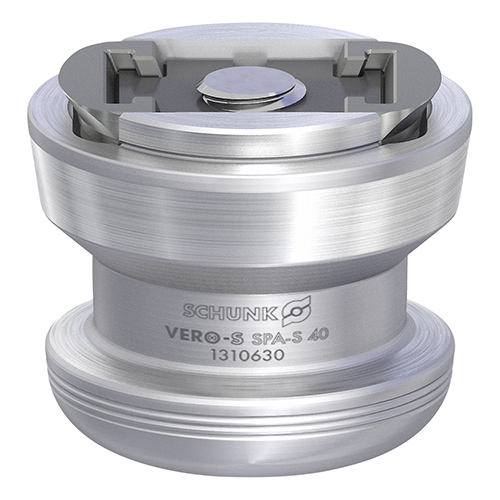

SCHUNK燕尾銷有三種版本，分別為定心銷、定位銷或夾持銷，定心公差尺寸為40。適用于 SCHUNK VERO-S NSE plus 138或176快換托盤模塊，可與SCHUNK WDB模塊化系統配合使用，用于直接夾持。SCHUNK VERO-S偏心定位銷特殊的幾何結構使得模塊的裝載特別方便。由于使用SCHUNK燕尾銷直接夾持并且沒有干擾輪廓，可從五個面自由接觸工件，適用于特定的夾持情況，不僅提供高重復精度和定位精度，而且還可為要求較高的機加工操作提供高下拉力。
深圳市華聯歐國際貿易有限公司為SCHUNK一站式采購服務商，專業供應SCHUNK全系列工件夾具，更多SCHUNK燕尾銷選型、原廠資料、報價等歡迎聯系深圳華聯歐。
