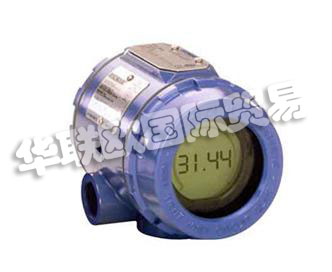

1、BARKSDALE溫度變送器工作原理和結構
1.1BARKSDALE溫度變送器工作原理：一體化BARKSDALE溫度變送器一般由測溫探頭(熱電偶或熱電阻傳感器)和兩線制固體電子單元組成。采用固體模塊形式將測溫探頭直接安裝在接線盒內，從而形成一體化的變送器。一體化溫度變送器一般分為熱電阻和熱電偶型兩種類型。
熱電阻溫度變送器是由基準單元、R/V轉換單元、線性電路、反接保護、限流保護、V/I轉換單元等組成。測溫?zé)犭娮栊盘?hào)轉換放大后，再由線性電路對溫度與電阻的非線性關系進行補償，經V/I轉換電路后輸出一個與被測溫度成線性關系的4～20mA的恒流信號。
熱電偶BARKSDALE溫度變送器一般由基準源、冷端補償、放大單元、線性化處理、V/I轉換、斷偶處理、反接保護、限流保護等電路單元組成。它是將熱電偶產生的熱電勢經冷端補償放大后，再帽由線性電路消除熱電勢與溫度的非線性誤差，最后放大轉換為4～20mA電流輸出信號。為防止熱電偶測量中由于電偶斷絲而使控溫失效造成事故，變送器中還設有斷電保護電路。當熱電偶斷絲或接解不良時，變送器會輸出最大值(28mA)以使儀表切斷電源。
一體化BARKSDALE溫度變送器具有結構簡單、節省引線、輸出信號大、抗干擾能力強、線性好、顯示儀表簡單、固體模塊抗震防潮、有反接保護和限流保護、工作可*等優點。
一體化BARKSDALE溫度變送器的輸出為統一的4～20mA信號;可與微機系統或其它常規儀表匹配使用。也可用戶要求做成防爆型或防火型測量?jī)x表。
2 操作規程
(1)BARKSDALE溫度變送器的操作：
1)運行：按子端接線圖檢查信號線連接是否正確→接通變送器的電源
2)停運：關閉變送器供電電源
(2)變送器的日常維護
1)通電情況下，嚴禁打開電子單元蓋和端子蓋，允許進行外觀檢查：檢查變送器，配管配線的腐蝕、損壞程度以及其它機械結構件的檢查。
2)零點和滿度調整：禁止在現場打開端子蓋和視窗，只許在控制室內用手持通訊器進行調整。
3)擱爆變送器的修理必須斷電后在安全場所進行。
3 BARKSDALE溫度變送器的安裝
隔爆型變送器的配線方法
(1)隔爆型金屬管布線
1)接線通過鋼電線管，并且管路使密封接頭密封，為防止爆炸氣體或由爆炸引起的火焰轉移，密封、隔絕管路;
2)需要可撓性時，使用隔爆型結構撓性接頭;
3)變送器的端子盒與導線或防爆接頭應該使用錐型螺紋1/2NPT，以及密封管螺紋(G1/2或M20×1.5)，螺紋有效連接不少于6個螺距，并且鎖緊螺母，牢固擰緊;
4)進行防水處理。
(2)隔爆型電纜布線
1)電纜布線的電纜接線，要使用具有隔爆型構造的接線盒;
2) 使用電纜必須絕緣密封性能良好，并與使用環境相適應，外徑為Ф10±0.5mm;
3)對電纜進行必要防護，加防護管;
4)接地應符合GB3836.15標準的要求，其接地電阻不大于1Ω。
5)為確保端子盒的氣密性，導線管螺紋連接時，應加一橡膠密封圈。
接線
(1)接線工作前，要關閉主電源，防止電沖擊。

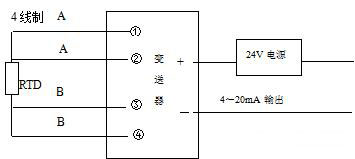

(2)接線端子連接方法(見圖1)
變送器接線圖
(3)擰緊接線螺釘。
(4)變送器安裝、接線后，緊固變送器單元蓋和端子盒，防止雨水進入變送器內部，導致變送器設備不能正常運行。
BARKSDALE溫度變送器來自于美國，我司與美國BARKSDALE公司有著多年的合作，我司經銷BARKSDALE公司的所有機械產品，新老客戶如有需要的產品可以關注我司的官網或是我司的微信公眾號，隨時歡迎您的咨詢。
