Teledyne LeCroy是示波器、協議分析儀以及相關測試和測量解決方案的領先供應商，使各行業的公司能夠設計和測試所有類型的電子設備。自1964年成立以來，他們一直專注于創造通過幫助工程師更快、更有效地解決設計問題來提高生產力的產品。下面是我們?yōu)閺V大客戶帶來的美國TELEDYNE LECROY示波器探頭DH系列型號介紹等產品內容，我們將為大家介紹各種型號的不同特點，希望能為您了解示波器探頭產品帶來一些幫助。
?
一、美國TELEDYNE LECROY示波器探頭概述

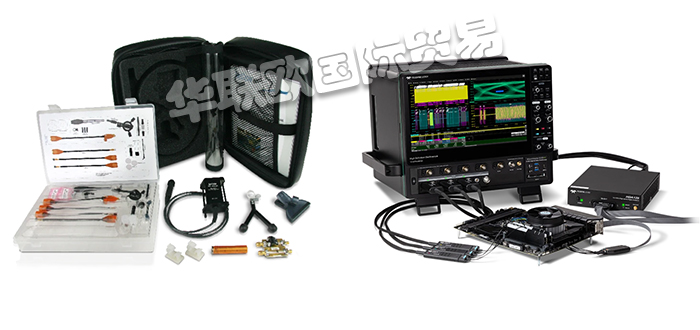

Teledyne LeCroy擁有各種世界一流的探頭和放大器來補充其產品線。從ZS高阻抗有源探頭到帶寬高達30 GHz的DH系列差分高帶寬探頭，Teledyne LeCroy探頭和探頭附件為信號測量提供了最佳的機械連接。差分有源探頭就像兩個探頭合二為一。差分探頭不是測量相對于接地點的測試點（如單端有源探頭），而是測量一個測試點相對于另一個測試點的電壓差。Dx10/Dx20/Dx00A-AT 4-6 GHz差分探頭是一款通用探測解決方案，具有高輸入動態范圍和偏移。DH系列8至30 GHz有源差分探頭提供高輸入動態范圍、大偏移能力、低負載和出色的信號保真度以及一系列連接選項。
二、美國TELEDYNE LECROY示波器探頭主要特征
①8 GHz至30 GHz帶寬型號
②低負載和高阻抗，可實現最小的信號干擾
③標準和高靈敏度30 GHz焊接尖端
④帶1米引線的高溫焊頭
⑤TELEDYNE LECROY示波器探頭用于混合信號探測的QuickLink適配器
⑥手持瀏覽器提示
⑦將示波器直接連接到CrossSync PHY協議分析儀內插器的提示
⑧內置尖端識別，可實現簡單設置和精確信號再現
⑨非常適合調試和驗證：DDR3/LPDDR3；DDR4/LPDDR4/LPDDR4X；DDR5；其他高速串行接口
三、美國TELEDYNE LECROY示波器探頭型號特點
（1）通用探測頻率高達30 GHz
Teledyne LeCroy示波器探頭的DH系列8至30 GHz差分探頭提供帶寬、輸入范圍和偏移功能的組合，可滿足從調試串行數據接口到驗證DDR內存系統的任何高速探測要求。DH系列探頭提供卓越的負載特性，并通過定制的“微調”頻率響應進行校準。超低負載和平坦的頻率響應確保了精確的測量。
（2）適用于所有應用的智能探頭尖端
兩條30 GHz焊入引線可讓您在適用于通用應用的3.5 Vpp輸入范圍或具有極低噪聲的高靈敏度之間進行選擇。TELEDYNE LECROY示波器探頭還提供1米長16 GHz高溫探針、16 GHz瀏覽器探針以及用于連接混合信號探針探針的QuickLink適配器。相同的焊入式高溫QuickLink端部與所有DH系列探頭兼容，并且可以在該coodyak系列中的任何探頭之間互換，從而在實驗室中實現最大的靈活性。每個尖端都包含其自己的識別和校準數據，以實現準確的信號再現和卓越的易用性。
（3）焊接端部（DH-SI和DH-SI-HS）
30 GHz DH系列焊接端部非常小，有助于訪問緊密封裝的電路板上的信號，其引線長度為9英寸，有助于到達困難的探測點。標準DH-SI端頭具有3.5 Vpp輸入范圍，非常適合DDR內存和其他通用高速串行信號應用。對于低噪聲至關重要的較小信號，DH-SI-HS高靈敏度探頭具有2.0 Vpp輸入范圍和出色的噪聲性能。
（4）高溫噴嘴(DH-HITEMP)
TELEDYNE LECROY示波器探頭對于必須將設備放置在環境室中的測試，DH-HITEMP尖端允許焊入式探針尖端與探針放大器相距最多1米。該探針提供16 GHz帶寬、3.5 Vpp輸入范圍和-40°C至+125°C的工作溫度范圍，非常適合各種高速設備的環境測試。
（5）定位器（瀏覽器）尖端(DH-PT)
TELEDYNE LECROY示波器探頭在快速訪問多個測試點至關重要的情況下，DH-PT瀏覽器尖端以方便的“鉛筆”式外形提供16 GHz帶寬。隨附的徒手探頭支架可實現簡單的免提瀏覽。
（6）CrossSync PHY跨層探測(DH-CSPHY)
CrossSync PHY技術使Teledyne LeCroy示波器的波形能夠與協議分析儀跡線一起查看，并具有電氣和協議信息的完全時間相關性。一系列支持CrossSync PHY的內插器使用特殊的DH-CSPHY探頭端部將DH系列探頭直接連接到高速信號線。
（7）QuickLink適配器(DH-QL)
TELEDYNE LECROY示波器探頭DH-QL適配器使QuickLink焊入式探頭端部能夠與任何DH系列探頭一起使用。對于嵌入式系統驗證和調試，這些端頭可用于使用DH系列探頭進行模擬探測，也可用于使用HDA125高速數字分析儀進行數字采集。
（8）混合信號靈活性
當連接到Teledyne LeCroy模擬差分探頭時，QuickLink端部可提供8 GHz帶寬和平坦、控制良好的頻率響應。當與HDA125一起使用進行數字采集時，它們支持3 GHz帶寬和行業領先的靈敏度。HDA125能夠直接采集和分析DDR命令總線信號和其他高速數字總線以及標準示波器通道上的時間相關模擬信號。
