ATOS比例閥基本工作原理：
比例閥通過電子參考信號調節液壓或動力參數。
比例閥的基本原理：
相應的參考信號產生對應的電磁鐵吸力，電磁鐵吸力作用在靠彈簧復位 的閥芯上，驅動閥芯運動，從而實現要求的液壓參數調節。
ATOS比例閥主要體現在以下幾點：
1. 驅動裝置不同。比例閥的驅動是比例電磁鐵，伺服閥的驅動裝置是立馬達。
2. 性能參數不同。滯環,中位死區,頻寬,過濾精度等特性不同，因此應用場合不同，伺服閥和伺服比例主要應用在閉環控制系統，其它結構的比例閥主要應用在開環控系統及閉環速度控制系統。
2.1 伺服閥中位沒有死區，比例閥有中位死區。
2.2 伺服閥的頻響(響應頻率)更高，可以高達200Hz左右，比例閥一般最高幾十米。
2.3 伺服閥對液壓油液的要求更高，需要經過濾才行，否則容易堵塞。比例閥要求低一些。
3. 閥芯結構及加工精度不同。比例閥采用閥芯加閥體結構，閥體兼作閥套。伺服閥和伺服比例閥采用閥芯加閥套的結構。
4. 中位機能種類不同。比例換向閥具有與普通換向閥相似的中位機能，而伺服閥中位機能只有O型(Rexroth產品的E型)。
5. 閥的額定壓降不同。
ATOS比例閥性能介于伺服閥和比例閥之間。
ATOS比例閥屬于比例閥的一種，用來控制流量和流向。
延伸資料——電氣比例閥自動控制可分成斷續控制和連續控制。氣動控制系統中使用動作頻率較低的開關式(ON-OFF)的換向閥來控制氣路的通斷?？繙p壓閥來調節所需要的壓力，靠節流閥來調節所需要的流量。這種傳統的氣動控制系統要想要有多個輸出力和多個運動速度，就需要多個減壓閥。這樣，不僅原件需要多，成本高，構成系統復雜，且許多元件都需要預先進行人工調節。電氣比例閥控制屬于連續控制，其特點是輸入量的變化而變化，輸出量與輸入量之間存在一定的比例關系，比例控制有開環控制和閉環控制之分。
ATOS比例閥的特點：
1) 可實現壓力，速度的無極調節，避免了常通的開關式氣閥換向時的沖擊現象。
2)能實現遠程控制和程序控制。
3)與斷續控制相比，系統簡化，元件大大減少。
4)與液壓比例閥相比，體積小，重量輕，結構簡單，成本較低，但響應速度比液壓系統慢的多，對負載變化也比較敏感。
5)使用功率小，發熱小，噪聲低。
6)不會發生火災，不污染環境。受溫度變化的影響小。
ATOS比例閥的相關型號：
|
PVPC-C-4046/1S |
PVPC-C--5073/1s 10 |
PVPC-C-5073/1D 12 |
|
PVPC-5073/10 |
PVPC-C-5073/1D-IX 24DC |
PVPC-C-5073/1D 11 |

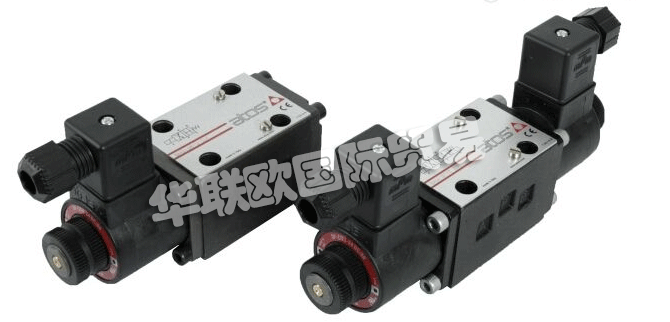

ATOS比例閥相關產品圖片：
