MARPOSS探頭E83系列 MIDA 紅外線傳輸式探頭系統可應用圖工件設定與檢測。E83系統的所有元件都能用于最惡劣的加工環境，并且它的模組化設計，可依各式不同的應用來組合。
MARPOSS探頭E83系列優勢：模組化系統設計、涵蓋的傳輸范圍廣、360度的訊號發射、尺寸緊致的個別元件、可用于多主軸機器，安裝容易、高效能。
E83系統組成元件如下：
1、 探頭/發射器模組
在加工前或加工后檢測工件的坐標或尺寸;
探頭安裝在發射器上，將探頭的觸發訊號以紅外線傳送到接收器，再經由介面裝置傳送帶CNC。E83發射器可以使用在多主軸的應用。
2、 接收器模組
接收來自發射器的紅外線訊號，并借訊號線傳送到介面裝置。
3、 介面裝置模組
處理來自接收器的訊號，并送至CNC，儲存在巨集變數中。
介面裝置模組
E83介面裝置是用來和CNC做連接，共有三款型式的介面裝 置，以應用各式安裝需求：
1.E83C(緊致型)以DIN-TS35滑軌安裝于電氣箱內?？梢砸粭lE32R訊號線，與刀具設定探頭連接，共用介面。使用活動式端子臺，減少與I/O和接收器的接線時間。
2.E83T(多探頭共用型)用于車床與車削中心機，尺寸與 E83C相同。但是可透過內部設定分別啟動多達四個不同探頭(安裝在同一機臺內)。這介面裝置只能與E83WA搭配使用。
接收器模組
有兩種型式的接收器模組：
• E83 RX
• E83 RXI (內建介面裝置): 由內部開關可設定減少25%與50%的接收范圍，以消除可能的干擾。
MARPOSS探頭E83系列部分型號：
|
2015335050 |
3415340200 |
1002905016 |
3191452412 |
|
3015340000 |
3415345030 |
1408612045 |
3191497403 |
|
2019923021 |
3424451000 |
2004989004 |
3310220240 |
|
2019923022 |
4390190123 |
2004995221 |
3405073000 |
|
2019923023 |
6871832001 |
2656032100 |
3405080003 |
|
3415335200 |
6871832011 |
3014332600 |
3408617700 |
|
3424306040 |
6871832021 |
3122530600 |
3413024000 |
|
3424310000 |
6871832023 |
3191452411 |
3413024100 |

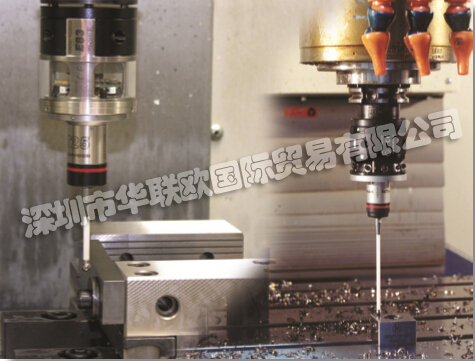

MARPOSS探頭E83系列相關產品圖片：
