OMAL球閥ITEM541系列介紹：
碳鋼閥門
項目541-帶有“L”球的3通螺紋，用于高壓整體通道
一般特征
內螺紋端部符合DIN/ISO228標準
該閥僅作為分流器工作，不允許任何關閉的輸送，并且必須連接到中心套管。
|
工作溫度 |
工作壓力 |
截獲的流體 |
|
-10°C至+100°C |
3/8“-1/2”PN500;3/4“-1”PN315 |
油，石油產品和石化產品 |
認證
ATEX版本根據2014-34-EU指令要求。

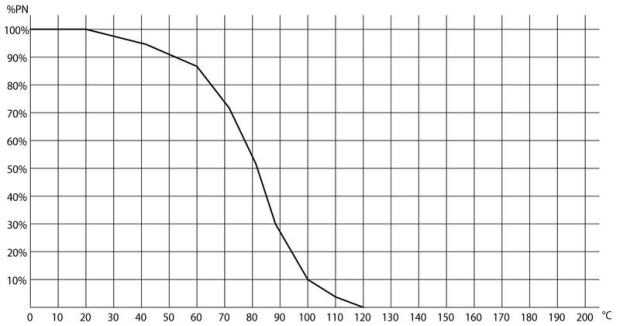

OMAL球閥ITEM541系列的壓力/溫度圖：
代碼和材料
閥門代碼541在標準執行中
|
測量 |
DN103/8" |
DN151/2" |
DN203/4" |
DN251" |
|
自由軸 |
V541B403 |
V541B404 |
V541B405 |
V541B406 |
|
免費的ATEX軸 |
V541B403YX |
V541B404YX |
V541B405YX |
V541B406YX |
|
公斤的重量。 |
0,7 |
0,8 |
1,7 |
2,6 |
|
帶杠桿 |
L541B403 |
L541B404 |
L541B405 |
L541B406 |
|
使用ATEX桿 |
L541B403YX |
L541B404YX |
L541B405YX |
L541B406YX |
|
公斤的重量。 |
0,85 |
0,95 |
1,9 |
2,8 |
|
墊圈套件 |
KGBV8103 |
KGBV8104 |
KGBV8105 |
KGBV8106 |
OMAL球閥ITEM541系列的材料：
|
1)莖 |
碳鋼 |
CF9Smn28 |
|
2*)防擠壓環 |
P.T.F.E. |
|
|
3*)O-環形閥桿密封 |
FPM |
|
|
4*)上密封盤 |
POM+moS2 |
|
|
5*)O-用于橫向密封的環 |
FPM |
|
|
6*)球形密封墊圈 |
POM+moS2 |
|
|
7)身體 |
碳鋼 |
CF9Smn28 |
|
8)球體 |
鍍鉻碳鋼 |
CF9Smn28 |
|
9)螺紋末端母套 |
碳鋼 |
CF9Smn28 |
|
10)杠桿 |
碳鋼 |
CF9Smn28 |
OMAL球閥ITEM541系列的尺寸：
|
測量 |
A
|
B |
C |
D |
E |
F |
G |
H |
L |
M |
øN |
P |
|
DN10-3/8“ |
72 |
3/8“ |
9 |
34 |
23 |
M6 |
34.3 |
20.5 |
17.5 |
52 |
10 |
115 |
|
DN15-1/2“ |
83 |
1/2“ |
9 |
34 |
23 |
M6 |
35 |
21 |
19 |
59 |
13 |
115 |
|
DN20-3/4“ |
95 |
3/4“ |
14 |
48 |
36 |
M8 |
50.8 |
32.5 |
24.5 |
72 |
20 |
200 |
|
DN25-1“ |
113 |
1“ |
14 |
48 |
36 |
M8 |
53.8 |
35.5 |
29.5 |
85.5 |
25 |
200 |

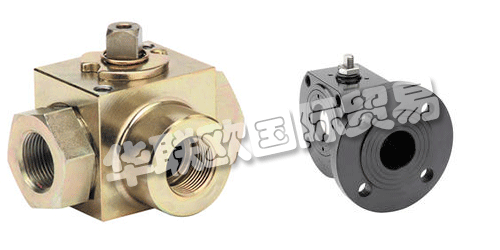

OMAL球閥ITEM541系列相關產品圖片：
