中心架是在加工中徑向支承旋轉工件的輔助裝置，屬于機床附件。加工長筒的端面或長軸時，以及端部的孔和螺紋等，可用卡盤夾持工件左端，用中心架支承右端。加工細長階梯軸的各外圓時，一般先車右端各外圓，調頭后再車另一端的外圓，將中心架支承在軸的中間部位。

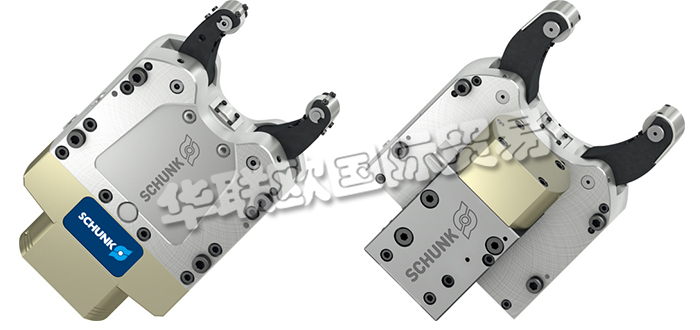

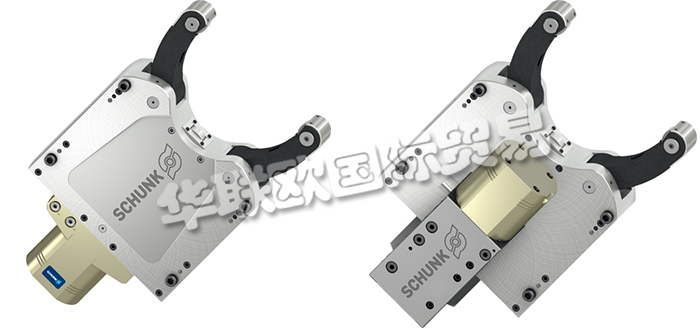

SCHUNK雄克公司是中心架產品的國際知名制造商，其中心架產品享譽全球機床領域，是有口皆碑的高質量產品。德國SCHUNK中心架ZENTRICO THL plus系列是液壓驅動，高夾持力的自定心中心架，具有持續的高定心和重復精度。雄克中心架ZENTRICO THL plus系列應用領域廣泛，可用于循環控制車床、通用數控車床、銑/車復合中心等。由于利用了最佳桿運動學特性、中央潤滑、集成滾子沖洗及經改進的碎屑保護，SCHUNK ZENTRICO THL plus系列中心架達到每個滾子最大夾持力以及持續高定心和重復精確度。該系列雄克中心架可實現卓越的加工工藝，確定更高的過程可靠性，延長維護間隔，避免污染和碎屑嵌入，可簡便連接至大部分機床，操作安全性最高，與市場上所有的中心架兼容，無需額外特殊部件，輕松更換中心架，所有功能部件均經研磨和硬化 ，保證長使用壽命。SCHUNK中心架通過軸向活動橢圓形活塞直接連接到控制凸輪。凸輪段將力傳輸至兩個桿并產生與工件旋轉軸同步的定心運動。在兩個桿臂的徑向運動中，導向部件借助于特別研發的曲線路徑，傳遞活塞的軸向運動。此外，導向部件在第三點完成工件的夾持。雄克中心架獨特的超薄設計結合了高度功能性，造型美觀。整體形狀清晰地顯示出壽命長、精度高、功能安全性和高性能。整體設計融合了各種技術元素，凸顯了產品的高品質。SCHUNK中心架其高質量的表現廣受各行業領域用戶信任。
SCHUNK中心架ZENTRICO THL plus系列部分型號及具體參數如下
|
型號 |
ID |
潤滑類型 |
滾子類型 |
最小夾持直徑[mm] |
最大夾持直徑[mm] |
最小工作壓力[bar] |
最大工作壓力[bar] |
最大夾緊力[kN] |
定心精度[mm] |
重復精度[mm] |
最大圓周速度[m/min] |
重量[kg] |
|
THL plus 100 Z-Z |
825111 |
中心潤滑 |
圓柱形 |
4 |
66 |
6 |
50 |
1 |
<0.02 |
<0.005 |
800 |
6.5 |
|
THL plus 100 Z-B |
825113 |
中心潤滑 |
球面 |
4 |
66 |
6 |
50 |
1 |
<0.02 |
<0.005 |
800 |
6.5 |
|
THL plus 100 M-Z |
825112 |
手動潤滑 |
圓柱形 |
4 |
66 |
6 |
50 |
1 |
<0.02 |
<0.005 |
800 |
6.5 |
|
THL plus 100 M-B |
825114 |
手動潤滑 |
球面 |
4 |
66 |
6 |
50 |
1 |
<0.02 |
<0.005 |
800 |
6.5 |
|
THL-A plus 100 Z-Z |
825121 |
中心潤滑 |
圓柱形 |
4 |
52 |
6 |
50 |
1 |
<0.02 |
<0.005 |
800 |
6.5 |
|
THL-A plus 100 Z-B |
825123 |
中心潤滑 |
球面 |
4 |
52 |
6 |
50 |
1 |
<0.02 |
<0.005 |
800 |
6.5 |
|
THL-A plus 100 M-Z |
825122 |
手動潤滑 |
圓柱形 |
4 |
52 |
6 |
50 |
1 |
<0.02 |
<0.005 |
800 |
6.5 |
|
THL-A plus 100 M-B |
825124 |
手動潤滑 |
球面 |
4 |
52 |
6 |
50 |
1 |
<0.02 |
<0.005 |
800 |
6.5 |
|
THL plus 200 Z-Z |
825211 |
中心潤滑 |
圓柱形 |
8 |
101 |
8 |
60 |
3.5 |
<0.02 |
<0.005 |
800 |
15.8 |
|
THL plus 200 Z-B |
825213 |
中心潤滑 |
球面 |
8 |
101 |
8 |
60 |
3.5 |
<0.02 |
<0.005 |
800 |
15.8 |
|
THL plus 200 M-Z |
825212 |
手動潤滑 |
圓柱形 |
8 |
101 |
8 |
60 |
3.5 |
<0.02 |
<0.005 |
800 |
15.8 |
|
THL plus 200 M-B |
825214 |
手動潤滑 |
球面 |
8 |
101 |
8 |
60 |
3.5 |
<0.02 |
<0.005 |
800 |
15.8 |
|
THL-A plus 200 Z-Z |
825221 |
中心潤滑 |
圓柱形 |
8 |
80 |
8 |
60 |
3.5 |
<0.02 |
<0.005 |
800 |
15.8 |
|
THL-A plus 200 Z-B |
825223 |
中心潤滑 |
球面 |
8 |
80 |
8 |
60 |
3.5 |
<0.02 |
<0.005 |
800 |
15.8 |
|
THL-A plus 200 M-Z |
825222 |
手動潤滑 |
圓柱形 |
8 |
80 |
8 |
60 |
3.5 |
<0.02 |
<0.005 |
800 |
15.8 |
|
THL-A plus 200 M-B |
825224 |
手動潤滑 |
球面 |
8 |
80 |
8 |
60 |
3.5 |
<0.02 |
<0.005 |
800 |
15.8 |
|
THL plus 300 Z-Z |
825311 |
中心潤滑 |
圓柱形 |
12 |
152 |
8 |
60 |
10 |
<0.04 |
<0.007 |
725 |
50 |
|
THL plus 300 Z-B |
825313 |
中心潤滑 |
球面 |
12 |
152 |
8 |
60 |
10 |
<0.04 |
<0.007 |
725 |
50 |
|
THL plus 300 M-Z |
825312 |
手動潤滑 |
圓柱形 |
12 |
152 |
8 |
60 |
10 |
<0.04 |
<0.007 |
725 |
50 |
|
THL plus 300 M-B |
825314 |
手動潤滑 |
球面 |
12 |
152 |
8 |
60 |
10 |
<0.04 |
<0.007 |
725 |
50 |
以上就是雄克中心架ZENTRICO THL plus系列的介紹，深圳市華聯歐國際貿易有限公司供應原裝進口德國雄克中心架。國外進口優質產品，價格優，報價快，可提供原廠證明，報關單等資料，確保您采購的是原裝正品。華聯歐供應的SCHUNK中心架產品有以下優點：①價格優:我們直接從工廠拿報價，避開許多中間環節，SCHUNK與華聯歐公司合作多年，給我們提供固定折扣，確保我們給客戶優惠的價格。貨期準:接到訂單后我們會及時跟廠家溝通，對于有變化的貨期我們馬上跟客戶反饋。找進口產品，就來華聯歐。
若您需要了解SCHUNK公司的具體信息，請通過華聯歐官網搜索框搜索SCHUNK或點擊此鏈接。如您對SCHUNK中心架之外的其他SCHUNK產品有所需求，請通過郵件、QQ、留言等方式聯系華聯歐，華聯歐將根據您需求的型號提供快速報價。
